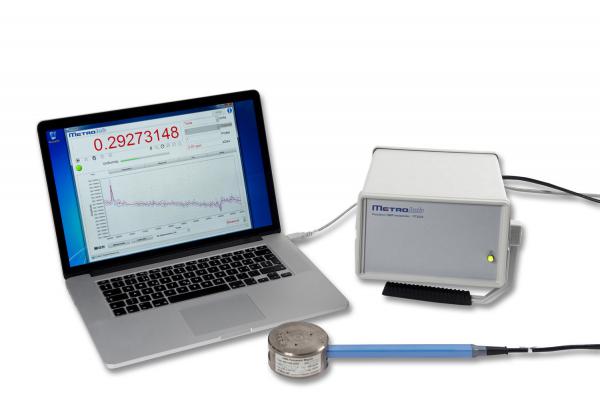

PT2026核磁共振高斯计

核磁共振(NMR)是测量磁场的最的技术，而且PT2026核磁共振高斯计是目前市场上高精度的核磁共振高斯计。在测试条件下，PT2026核磁共振高斯计可实现一亿分之一的精度！

精度只是PT2026核磁共振高斯计其中的一个改进方面，其他例如高磁场、不均匀磁场、测量速度、搜索时间等方面PT2026核磁共振高斯计的性能也有很大提高。另外关键还在于，PT2026核磁共振高斯计采用了全新的外观设计，并应用当前先进的射频技术和计算机技术，从而开辟了更新的应用领域。

打破物理约束

PT2026核磁共振高斯计的优异精度一方面取决于脉冲波核磁共振检测器，另一方面是由先进的信号处理技术决定，能够测量微小的变化，如在超导磁体的电流衰减情况。

PT2026核磁共振高斯计测量极强磁场的能力是的：用质子探头测量超过10T的磁场，用氘探头测量超过20T的强磁场。未来探头的测量量程使用质子探头可扩展到测量23T的强磁场，用氘探头理论上可测量高达153T的超强磁场。

核磁共振技术另外一个重要物理约束是在非均匀磁场中测量性能会减弱，PT2026核磁共振高斯计同样能够打破这个局限，在非均匀磁场中的测量性能是PT2025性能的两倍。

核磁共振技术也被称为一种慢技术，PT2026核磁共振高斯计允许测量精度对测量速度进行权衡，允许测量速度高达33Hz，而不是PT2025的测量速度1Hz。

提高实用性

除了打破一些物理约束，PT2026核磁共振高斯计也将更加容易使用。例如，可以定制探头的磁场测量范围，而且一个单独的标准探头现在可以覆盖磁共振成像(MRI)设备的两个最通用的磁场强度：1.5T和3.0T。

还可以大大缩短搜索时间：由于内置了三维霍尔传感器，测量开始之前这个恼人的空载/停机时间将从通常的10秒降到1秒以下。另外还有新的“远程”探头设计，小的测量探头通过几米长的同轴电缆连接到探头电子设备。小的测量探头能够进入低至6.5mm的缝隙，非常适合在高辐射环境中使用。这个设计同样适合低温兼容探头。另外，用户可以在示波器上监控核磁共振信号，提供正在运行设备的实时信息。

装配到实验室

PT2026核磁共振高斯计提供USB和以太网接口，并支持工业标准的USBTMC/USB488和VXI-11协议。

配套的上位机软件提供了功能强大的用户界面，或者也可以根据美国国家仪器LabVIEW®和自带的驱动自己编写自定义程序。对于其他编程语言，你可以发送行业标准SCPI命令（标准仪器编程命令），使用任何标准的VISA库。

如果需要在某个时刻触发磁场测量，用户可以使用PT2026核磁共振高斯计的触发输入功能。另外，当磁场强度达到给定值时，触发输出功能允许用户触发另外的仪器设备。

此外，如果在实验室具有高精度10MHz的参考钟，用户可以将其直接插入PT2026高斯计，从而覆盖内部时基。这也消除了对周期性校准的需要。

PT2026核磁共振高斯计软件主界面

在软件主界面，可以显示很多数据：文本测量显示、状态指示灯显示、均匀度/搜索进度显示、场强按钮、单位和频道切换选择框、当前探头编号和标准差、时域图、图表类型选择器选择（测量，核磁共振，FFT）、状态栏、“保持”、“手动搜索”功能；标签可用于访问参数设置、录像、回放和设置等。

PT2026核磁共振高斯计应用场合

1、高精度磁场测量

2、磁场监控

3、磁场校准

4、磁场调控

PT2026核磁共振高斯计详细参数

频率范围	1MHz-1GHz
分辨率	土0.1Hz(稳定磁场，低梯度，无均分)
精度	士5(稳定磁场，低梯度，无均分)
最大梯度	>1000 ppm/cm
测量速率	高达33Hz
触发模式	立即触发、定时触发、总线触发、外部触发
探头
量程	Model1326 0.038-0.14T 0.13-0.48T0.46-1.50T 1.40-480T4.35-11.7T10.0-30.0T Model 1426 0.19-0.52T 0.42-1.29T1.13-3.52T 3.29-10.57T8.00-22.80T Model1326-0.20-3.00 0.2 -3.0 T(highly uniform fields only) Custom ranges upon request
尺寸	Model 1326 probe / 1426 probe electronics:.16X12x231mm Model 1426 remote head: 9.2x6.2x31.5mm(p sample) 16.2 x6.0x31.5 mm(D sample)
电缆长度	标配10米，可定制总长最长100米(包括多路转换器))Model 1426远程探头。从电子设备到测量探头:05m(43mm)
搜索时间	有霍尔传感器:<1s;没有霍尔传感传感器通常<10s
多路转换器(选件)	自供电:4通道或者8通道通过三级最多可连接512个探头
系统
电源	55VA100-240VAC50/60 Hz
操作温度	10-40°C;无进气口
磁场环境	<0.2T(主机:一些磁性元件会产生机械力)
尺寸	210x125x324mm(主机;可选机架)
电脑接口	USB/USBTMCEthernet/VXI-11;IEEE488.2; SCPI
触发连接器	TTL级触发输入或触发输出触发输入:上升或下降触发输出:脉冲或电平，B上升或下降
时钟连接器	10MHz;外部参考输入或内部参考输出
软件
GUI	MicrosoftWindowsXPSP3或者更高版本
API	访问所有系统功能;LabVIEw2015
Licenses	Metrolab(包括API的源代码)NationaInstruments(LabVIEW图和NI-VISA)
